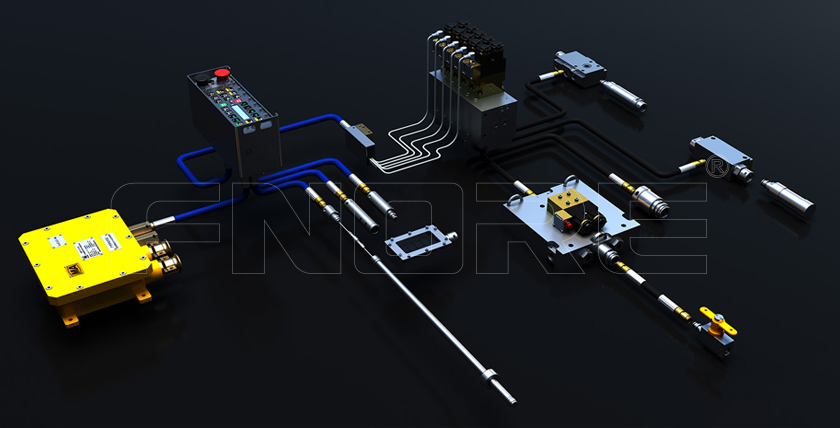

液壓支架電液控制系統是我公司自主開發的一套集本地控制、遠程控制、自動化運行于一體的適應于煤礦井下綜采工作面自動化開采作業的智能化控制系統。

為了適應煤礦井下嚴苛的工作條件,使得產品在井下的使用更方便、可靠,我公司始終遵循筒潔、可靠、耐用的方針來研發制造液壓支架電液控制系統。

本系統采用非主從式總線,雙線平衡傳輸?？箍鼓芰?qiáng),傳輸距離遠,效率高。所有支架控制器直接掛接在總線上,互為主機。任一臺控制器可隨時向總線上其他設備發送信息。無需額外配置主機,即可自主實現工作面跟機自動化等各種功能。

本系統組網產品種類少,取消了耦合器、適配器提升器等等各種網絡附件,整個總線網絡僅需由控制器互相連接即可。整個系統的各個接口均統一采用唯一一種電纜連接器,使得本系統產品在井下的使用具有非常好的通用性,配件種類少,互換性強。減少了系統的故障點,也降低了配套的成本,同時方便在井下復雜的環境中隨時維修維護。

一個工作面通常由100多臺控制器掛接在一條通信總線上組成一個線性網絡,其上的電控設備采用分布式供電,每段供電子系統間要進行通信信號的隔離傳輸。另外,由于原總線為雙向傳輸,且是互為主從的雙向傳輸。即掛接在總線上的所有支架控制器具有同等的控制總線的權利,依據按位竟?fàn)幏绞将@取總線控制權。這要求總線既要進行隔離,又不能影響總線原有的雙向按位竟?fàn)巶鬏敼δ?。而本系統具有的透明雙向傳輸隔離耦合技術,完美的解決了這一矛盾。

另一方面,所有支架控制器掛接在總線上,信號傳輸效率高,但這樣一來,每一臺都處于相同的網絡地位,其物理位置則無法自動獲取。而由井下采煤作業要求,每臺支架必須能識別自己以及其他支架的具體位置。因此,我們利用軟硬件結合的方式開發了總線網絡自動順序編址技術,使我們的電液控系統在不增加連接線路的情況下,自動識別掛接在總線上的終端位置,為其賦予順序排列的數字地址。

支架控制器操作簡便,按鍵大而靈活,在井下的操作非常舒適。具備IP68的防護等級,可以長時間潛水工作,擁有良好的防塵、防水能力。同時,操作面板有專門的防破壞設計,即使當外膜和外部按鍵被損壞時,控制器的整體防水也不會被破壞,不會進水,不會影響產品正常工作。

隔爆兼本安電源能接受寬范圍的交流輸入。在AC127V和AC220V下都能正常工作。每臺電源包含兩路輸出,每一路都具有輸入過壓保護、雙重截止式快速過流和過壓保護,可帶載啟動和自動恢復。單路電源輸出高達DC12V/2A,每臺電源額定可負載10臺支架控制系統。
