ZDYZ-Z液壓支架電液控制裝置控制器是支架控制的核心部件。負責對支架鄰架、成組、自動動作的控制；工作面數據溝通，以及實時數據的上傳。

簡潔的工業化外觀結構，新穎的硬件電路設計，豐富的軟件功能。程序的清除、裝載和升級可在工作面中以簡單的方式進行，增強了系統的適應性。

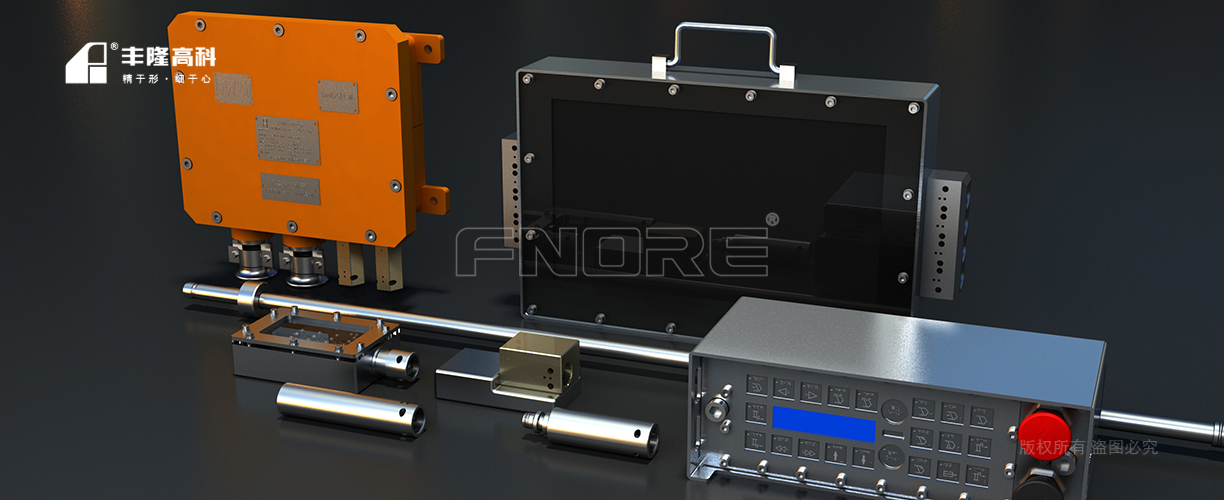

ZDYZ-Z液壓支架電液控制裝置控制器安裝在支架上，采用不銹鋼外殼結構。外部接線采用SKK24接插方式，將四芯的電纜插頭直接插入控制器插座打入U形卡子即可。其核心是一臺專用的微型控制計算機，具有先進的硬件和豐富的軟件設計，軟件采用引導程序和應用程序兩層結構?？刂破鞯娜藱C界面設有22個操作鍵、一個閉鎖按鈕、一個急停按鈕、2X10中文漢字液晶顯示屏、LED信號顯示燈以及蜂鳴器，這些硬件設施保證了操作者方便地進行各種操作控制和參數設置，并及時獲得系統的提示和狀態信息?？刂破饔凶銐虻母鞣N類型的輸入口、輸出口、通信口總共12個，它們的電纜插座都分布在控制器后面，插頭座的型式都是統一的4芯結構，1號芯為電源12V，4號芯為0V或接地，2號芯和3號芯的用途隨功能而異。

工作電壓：12V DC

工作電流：130mA

傳感器接口數：6路

傳感器供電：12V

傳感器輸入：0.5～4.5VDC

電磁閥驅動通訊：同步串行信號

防爆標志：Ex ib I Mb

外殼防護等級：IP68

外形尺寸(寬×深×高):320mm×154mm×115mm

重量：10.4kg。
